Descripción del Proyecto

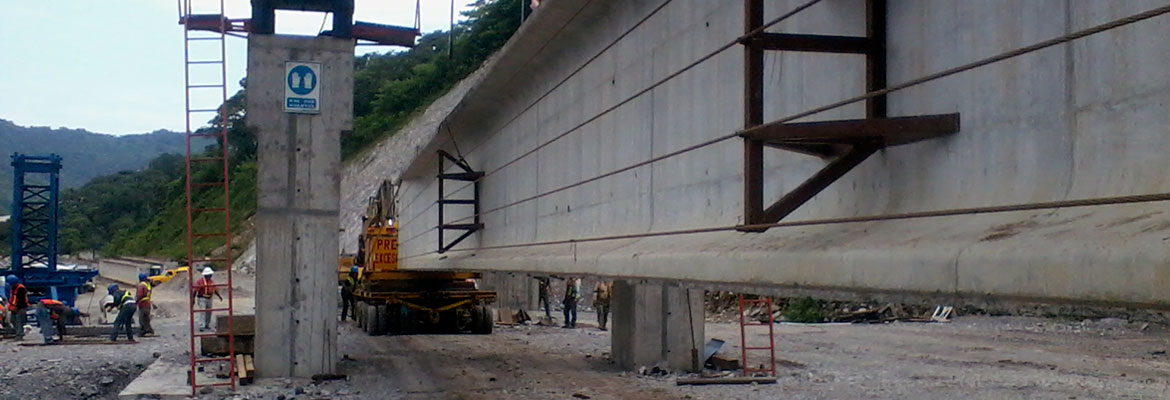

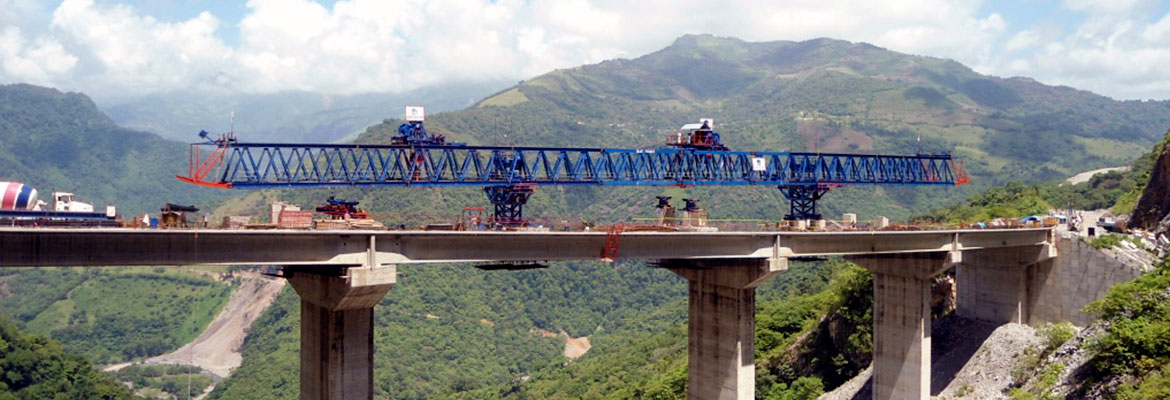

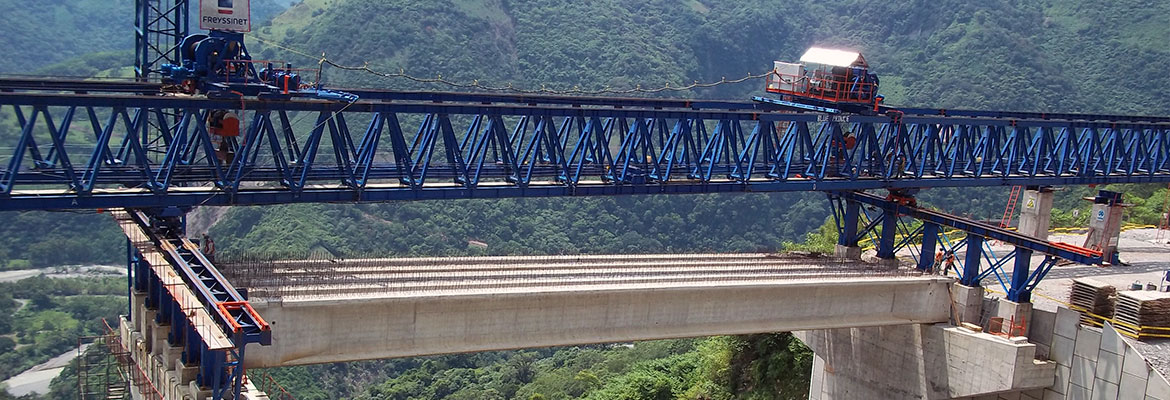

Se encargó en el año 2010 a Euro Estudios el diseño de un sistema estructural que sirviera para el lanzado y la colocación de vigas de concreto presforzado, pertenecientes a la superestructura del puente “El Cantil” localizado en el km 859+500 del tramo México – Nuevo Necaxa, de la carretera México – Tuxpán, estado de Puebla, el puente se construirá geométricamente en curva tipo espiral, con cinco tramos los extremos medirán 42.00 m cada uno y los centrales 50.00 m cada uno, dando una longitud total de 220 m. La pendiente longitudinal del puente es de 5.5 %. Transversalmente se tiene un ancho de puente de 19.40 m con ancho de calzada de 17.60 m para cinco carriles de circulación respectivamente, teniendo una pendiente transversal del 10 %. El sistema de lanzado es base de dos armaduras metálicas, con un sistema mecánico para el soporte de las trabes y para realizar el traslado, tanto de las vigas, como de las armaduras.
Euro Estudios realizó trabajos de:
Para efectuar el diseño estructural del sistema de lanzado, Euro Estudios realizó los siguientes trabajos:
• Determinación de la geometría de los bancos de apoyo provisionales en el patio de lanzado, apoyos provisionales en los caballetes y en las pilas del puente.
• Análisis estructurales, para determinar los efectos provocados por las cargas de las vigas, del viento, del sismo y las que se presentarían durante el lanzado y colocación de las trabes.
• Diseño estructural de los elementos que forman el sistema, apoyos provisionales, sistemas de guía para la estructura, elementos de izaje para colocar las vigas sobre sus apoyos.
• Elaboración de la cinemática de Lanzado.
• Elaboración de planos.
Servicios:
Euro Estudios analiza y diseña estructuras especiales para el lanzado y colocación de vigas, en lugares donde es muy complicado el uso de grúas para la colocación de ellas.
