Descripción del Proyecto

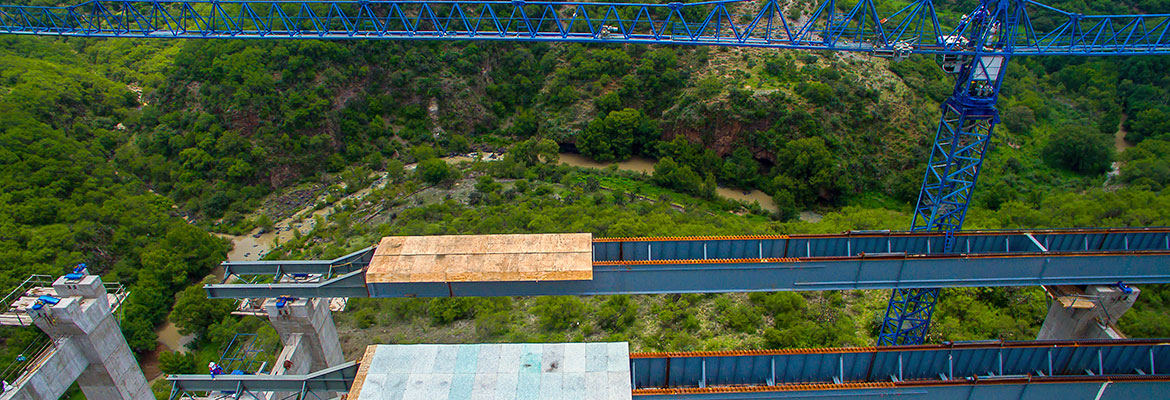

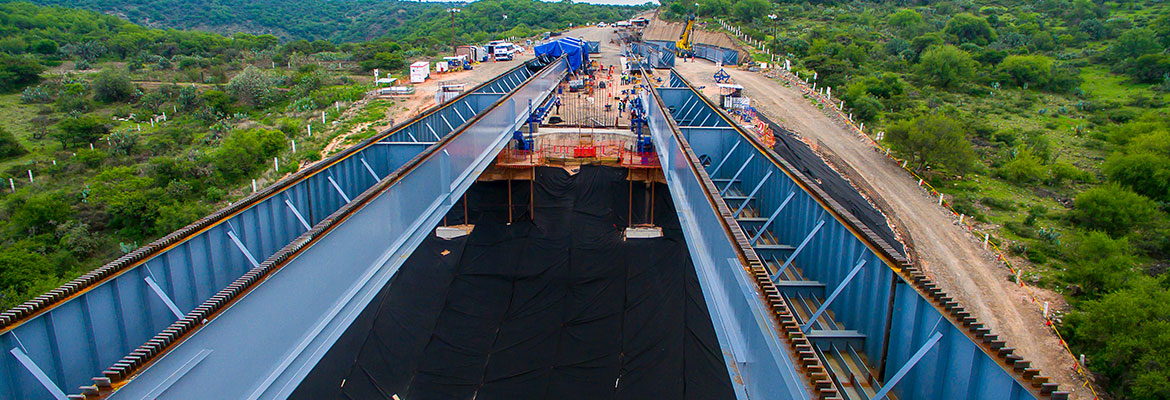

Se encargó en el año 2015 a Euro Estudios el diseño de un sistema estructural que sirviera para el empuje de la estructura metálica, perteneciente a la superestructura del puente “Río San Juan” localizado en el km 12+451 de la carretera Palmillas – Apaseo el Grande, estado de Querétaro, El puente está formado por dos cuerpos, teniendo cada cuerpo 12 tramos, los tramos 1-2 y 11-12 tienen una longitud de 47.50 m cada uno, los tramos 2-3, 3-4, 4-5, 5-6, 9-10 y 10-11 tienen 60.00 m de largo cada uno, los tramos 6-7 y 8-9 tiene cada uno una distancia entre ejes de 18.00 m, el tramo 7-8 es de una dimensión horizontal de 72.00 m, para una longitud total del puente de 563.00 m El sistema de empuje consta de gatos hidráulicos apoyados sobre cremalleras, la estructura metálica se desliza sobre apoyos provisionales. El trazo en planta es tangente al eje del camino, en elevación del eje 1-2 tiene un desnivel de .064%, de los ejes 2 a 7 está a nivel, de los ejes 7 a 12, está en curva vertical (columpio).

Euro Estudios realizó trabajos de:

Para efectuar el diseño estructural del sistema de empuje, Euro Estudios realizó los siguientes trabajos:

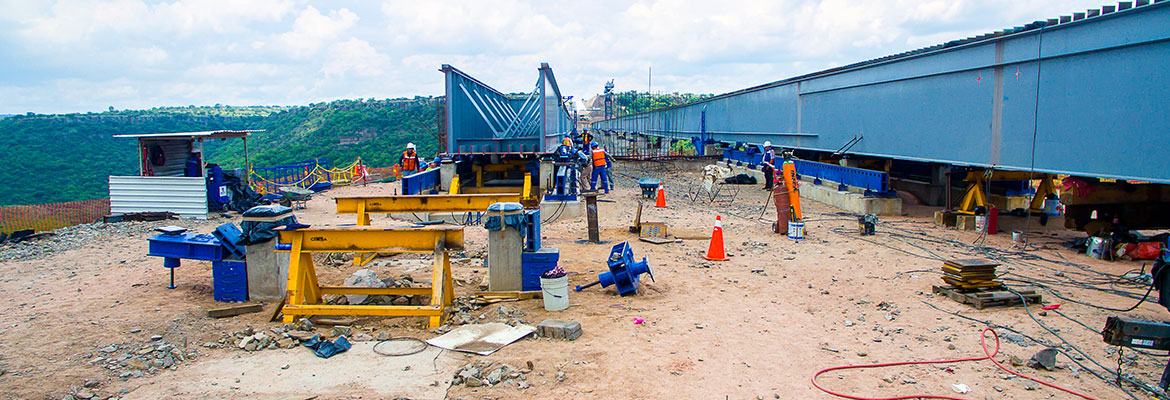

• Determinación de la geometría de los bancos de apoyo en el patio de lanzado, en los caballetes y en las pilas del puente y de la cremallera de empuje.
• Análisis estructurales, para determinar los efectos provocados por las cargas de las vigas, del viento, del sismo y las que se presentarían durante el deslizamiento de la estructura.
• Diseño estructural de los elementos que forman el sistema, apoyos provisionales, cremallera de empuje, sistemas de guía para la estructura, elementos de izaje para colocar las vigas sobre sus apoyos provisionales, dispositivos de retenida, elementos para empuje.
• Elaboración de planos.

Servicios:

Euro Estudios analiza y diseña estructuras especiales para el deslizamiento y colocación de vigas, en lugares donde es muy complicado el uso de grúas para la colocación de ellas.
